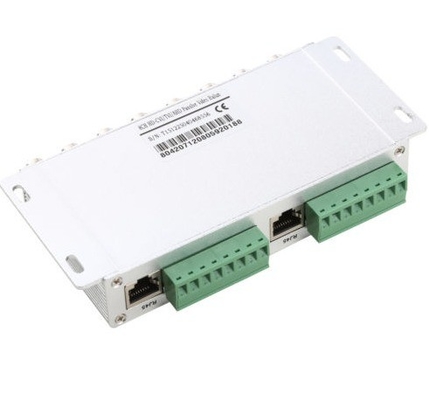

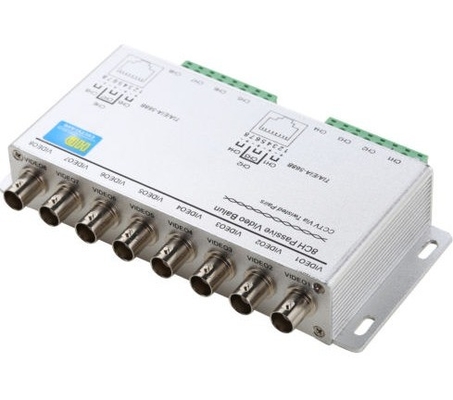

HD CVI AHD TVI compatibel 8CH passieve video Balun Receiver Transmitter voor CCTV camera

• Compatibel met alle HD-CVI, HD-TVI, HD-AHD
• Tot 450 m voor 720P CVI-camera's
• Tot 250 m voor 1080P CVI-camera's
• Tot 250 m voor 720P/1080P TVI-camera's
• Tot 320m voor 720P AHD-camera's
• Tot 250 m voor 1080P AHD-camera's
• NTSC, PAL, en SECAM videoformaten
• Geen stroom nodig
• 60dB tegenover elkaar praten en geluidsdichtheid
• Ingebouwde bescherming tegen tijdelijke onderdrukking

Technische specificaties

• Frequentiereactie: DC tot 60Mhz
• Verdunning: 0,5 dB type
• CMRR: 60 dB
• Overspanningsbescherming: 4KV
• ESD: 8KV
• Impedantie: BNC: 75 ohm, RJ45: 100 ohm
• Werktemperatuur: -10°C tot +70°C
• Bergingstemperatuur: -30°C tot +70°C
• Vochtigheid: 0-95%
• Buitenafmetingen: 157 mm*65 mm*29 mm / 6,18' x 2,56' x 1,14' (exclusief aansluitingen)
• Gewicht: 340 g
• Type vereiste draad:

  • Onbeschermde Cat-5 of hoger gedraaide koppeldraad ((gebruik standaard Cat-5 of hoger gedraaide koppeldraad. De draadkwaliteit heeft rechtstreeks invloed op het verzonden beeldeffect en de transmissieafstand.)
  • Impedantie: 100Ω±20Ω
  • DC-lusweerstand: 18Ω/100m
  • Differentiële capaciteit:62pf (maximaal)



  Verbindingsmethode:

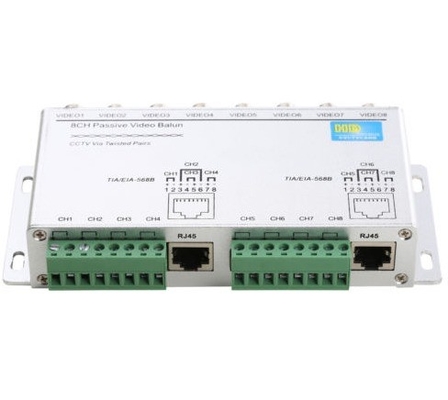

  • Klem modulaire stekker voor een Cat-5 niet-beschermde gedraaide koppeldraad volgens de verbindingsvolgorde van TIA-EIA-568B, verbind de geklemde modulaire stekker aan de RJ45-afvoer, verbind de coax aan de BNC.
  •
